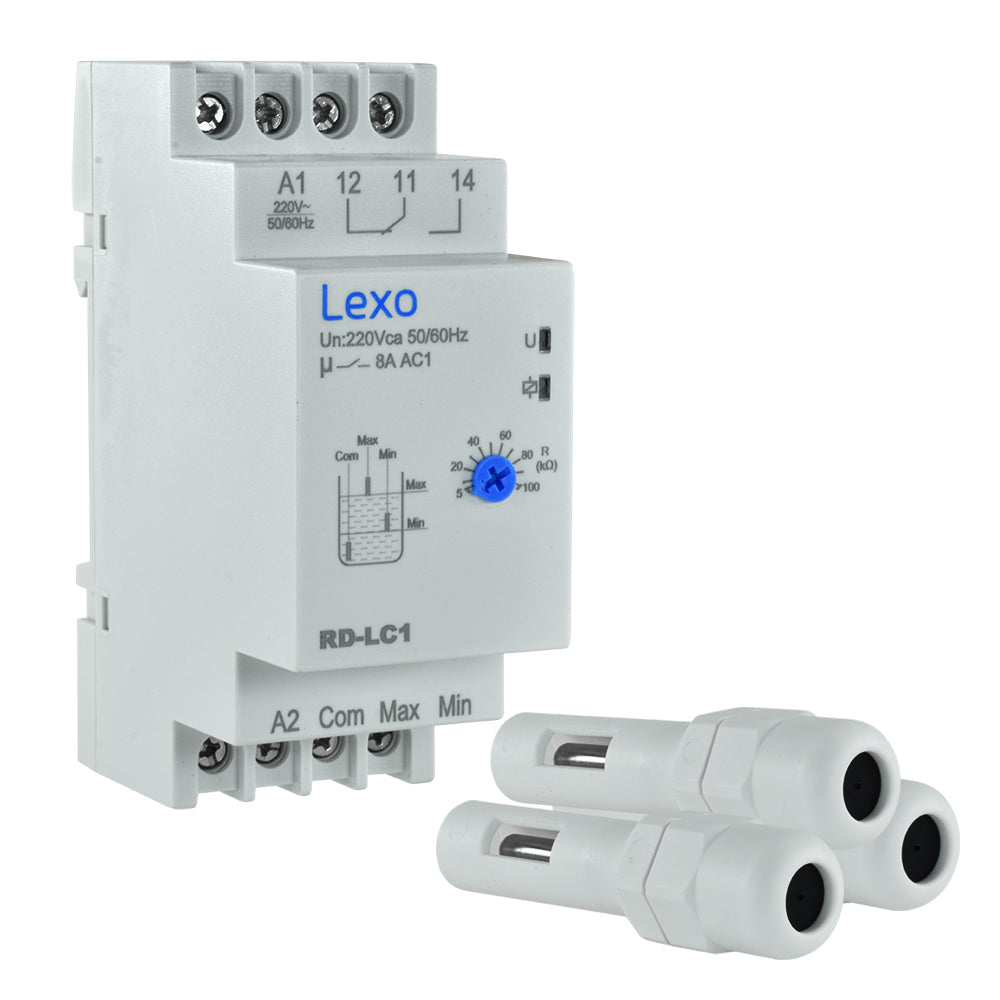

Relé Controlador de Nivel de Líquido 220-380V AC 2 Módulos Din

Modelo Tensión nominal de alimentación (Un) Frecuencia nominal Terminales de alimentación Consumo de energía Sensibilidad Retraso del viaje Indicación de suministro Indicación de salida Contacto de salida Valoración actual Tensión nominal de aislamiento Grado de protección Vida eléctrica Vida mecánica Altitud Temperatura ambiente Temperatura de almacenamiento Sección del cable Torque Humedad relativa permitida Fijación y formato RD-LC1 AC220V, AC380V 50/60Hz A1, A2 <1W 5kΩ ~ 100kΩ ajustable 2s LED verde LED rojo 1C/O 8A/250V AC1 415V IP20 10 10 ≤2000m -5°C~+40°C -25°C~+75°C 0.5mm ~2,5mm² 0.5Nm ≤50% a 40 ° C (sin condensación) 2 módulos riel DIN Dispositivo para control de nivel de los líquidos conductores, mediante el empleo de electrodos. Perfecto como residenciales. Excelentes prestaciones obtenidas mediante microprocesador. Tan sólo 2 módulos DIN (36mm de ancho). Amplio ajuste de la sensibilidad. LEDs de indicación de alimentación y de estado de los contactos de salida. Su bajo potencial entre sus electrodos (<5V/500Hz), y su fuente equipada con transformador de aislación, lo constituyen en un aparato de alta seguridad eléctrica. El relé controla la operación de llenado o vaciado de tanques eleva- dos o pozos, mediante 2 ó 3 electrodos. El relé sólo controla una sola operación, para cubrir las necesi- dades del vaciado y llenado del tanque elevado es necesario el empleo de dos unidades con sus contactos en serie. No es apto para líquidos inama- bles ni corrosivos. Se recomienda su empleo con sensores dotados de electrodos de acero inoxidable AISI 316. Control de llenado: El contacto entre 11/14 se cierra cuando el nivel del depósito a controlar desciende por debajo del mínimo fijado por la posición del electrodo “Min”, poniendo en marcha el sistema de bombeo. Cuando se alcanza el nivel máximo de llenado definido por el electrodo “Máx”, el contacto se abre y se detiene el llenado. Control de vaciado: Si el nivel del líquido alcanza el máximo fijado por la posición del electrodo “Máx”, el contacto 11/12 retorna a su posición de cerrado poniendo en marcha el sistema de bombeo de achique. 5 6 Cuando el nivel desciende al mínimo fijado por la posición del electrodo “Min”, se abre el contacto 11/12 y se detiene el sistema de bombeo, impidien- do el descebado de la bomba. Terminales para conexión de electrodo Terminal de conexión Indicación de suministro Indicación de salida Ajuste de sensibilidad 5 2 0 1 0 0 A 1 ) Max Min Com Max Min Contacto de salida 2 2 0 V 5 0 / 6 0 H z Modo 3 electrodos Modo 3 electrodos Cortocircuito “máximo” y “com” A 1 -A 2 M a x 1 1 -1 4 C om M in 1 1 -1 2
