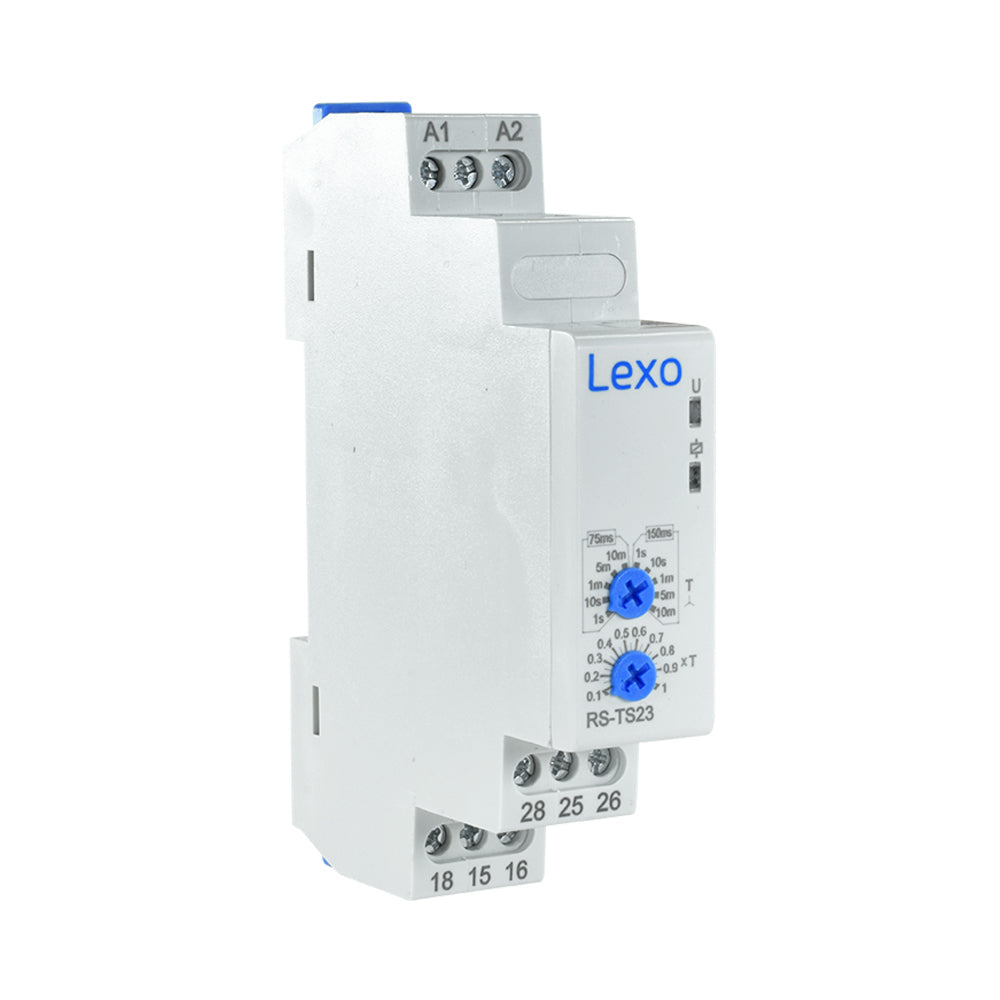

Relé Temporizado Arrancador Estrella/Triangulo 24-240V AC/DC

Modelo Tensión de alimentación Frecuencia nominal Terminal de suministro Rango de tiempo Configuración de hora Precisión de ajuste Contactos de salida Valoración actual Capacidad de contactos Tensión de aislamiento Grado de protección Grado de contaminación Vida eléctrica Vida mecánica Altitud Temperatura ambiente Temperatura de almacenamiento Sección del cable Torque Fijación y formato RS-TS23 AC/DC 24-240V 50/60Hz A1, A2 t1( ): 0.1s~10m,t2( ): 75ms/150ms Potenciómetro <5% 2 C/O 8A /AC1 AC-15: 2A 250V IP20 3 10 10 ≤2000m -5°C~+40°C -10°C~+50°C 0.5mm ~1mm² 0.5Nm 1 módulo riel DIN El RS-TS23 es un relé electrónico temporizado por pasos, diseñado y destinado específicamente para efectuar la maniobra de arranque de un motor asincrónico trifásico en configuración estrella trián- gulo. Funcionamiento microcontrolador. Comienzo estrella triángulo. Tiempo de transición estrella triángulo 75 ms o 150 ms, 2 contactos de cambio. LED indicador de fuente de alimentación y estado del relé. Fácil instalación y cambio en riel DIN. Dimensiones: 1 sólo módulo DIN (18mm). 1 6 Terminales de suministro Contacto relé 2 Contacto relé 1 Energizado (verde) Ajuste fino de tiempo Relé activo (rojo) Ajuste de tiempo . 1 . 2 . 3 . 4
